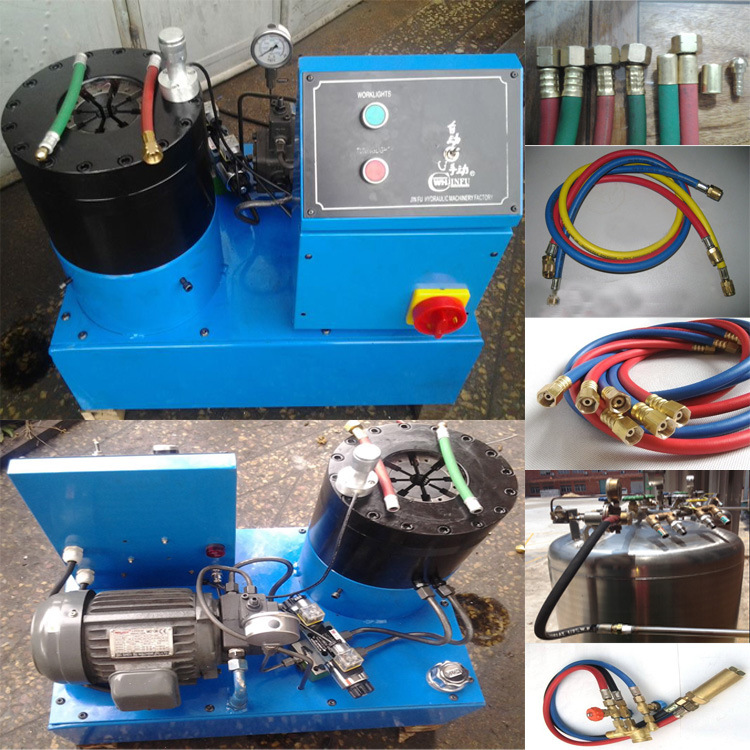

JINFU給水管壓管機 水暖軟管縮口機 衛浴軟管扣壓機

【壓管機扣壓機】使用說明

1).加好液壓油，使用46號抗磨液壓油30公斤。
2）.接好電源.
3）.安裝好你所需要的模具。
4）.電機開關控制電動機。
5）.啟動開機后看電動機是否順時針?lè)较蜻\(yùn)轉。
6).微調應與進退開關配合使用，向順時針?lè)较蛐D(zhuǎn)即大，反之即小，然后再按一下進退按鈕，即停止工作。
7）.進退開關的“合?！睘榭s小，“開?！睘橥碎_(kāi)
8）.客戶要拆裝磁吸開關清洗，要按照我公司的線路圖安裝。（如擅自更改顏色及拆裝，不遵守線路圖裝置，本公司一律不負責保修）

【高壓膠管壓管機】適用范圍

高壓膠管壓管機適用于各類機械高低壓油管、氣管、水管、電纜接頭、汽車空調管、汽車動力轉向管、機油管、汽油供油管，以及建筑配件、日用熱水氣管的扣壓，廣泛用于車輛、高壓油管壓管機高壓油管壓管機工程機械、液壓機械、焊割設備等行業。

DX-68型壓管機技術參數

扣壓膠管通徑范圍(Max hose ID):        6 ~ 51mm

扣壓力(Theoretical Crimping Force)： 360Ton

模具收擴(Die Opening & Closing)：     +/-25mm

大張口(Opening without dies)：       136mm

電機功率(Motor Size)：                3Kw

電源(Electrical Requirement)：         380V/50Hz-3Ph ~ 220V/50Hz-1Ph

張合全程總耗時(Full Crimping Cycle)    20S

扣壓控制精度(Accuracy)：             0.02mm

扣壓后產品不圓度(Un-even)：          ≤0.1mm

整機重量(Weight)：                   200Kg

模具規格(Die-sets)：              15 19 23 27 31 36 41 47 53* 58* 67*

外型尺寸(長×寬×高) Dimensions：      650×450×650mm

扣壓膠管通徑范圍(Max hose ID):        6 ~ 51mm

扣壓力(Theoretical Crimping Force)： 360Ton

SP32型壓管機技術參數

模具收擴(Die Opening & Closing)：     +/-25mm

大張口(Opening without dies)：       136mm

電機功率(Motor Size)：                3Kw

電源(Electrical Requirement)：         380V/50Hz-3Ph ~ 220V/50Hz-1Ph

張合全程總耗時(Full Crimping Cycle)    20S

扣壓控制精度(Accuracy)：             0.02mm

扣壓后產品不圓度(Un-even)：          ≤0.1mm

整機重量(Weight)：                   200Kg

模具規格(Die-sets)：                 15 19 23 27 31 36 41 47 53* 58* 67*

外型尺寸(長×寬×高) Dimensions：      650×450×650mm

模具收擴(Die Opening & Closing)：     +/-25mm

大張口(Opening without dies)：       136mm

電機功率(Motor Size)：                3Kw

電源(Electrical Requirement)：         380V/50Hz-3Ph ~ 220V/50Hz-1Ph

張合全程總耗時(Full Crimping Cycle)    20S

扣壓控制精度(Accuracy)：             0.02mm

扣壓后產品不圓度(Un-even)：          ≤0.1mm

整機重量(Weight)：                   200Kg

模具規格(Die-sets)：                 15 19 23 27 31 36 41 47 53* 58* 67*

外型尺寸(長×寬×高) Dimensions：      650×450×650mm

【高壓膠管壓管機】產品特點

大特點！方便 壓管無錐度！，低噪音！美觀大方，做工，壓管機所有型號均現貨供應，機器外型尺寸  700550700，(長X寬X高)重量約200KG（三相電，單相電機型），為回饋新老客戶．質量遠非一般小作坊可比. 目前實行一年包換服務,大限度為客戶提供便利,避免因維修需要而浪費大量寶貴時間.本公司在確認客戶自身無法輕松修理的質量問題的前提下,在一年包換服務期內, 實行快速確認并立即發送一臺機器給客戶,為客戶節省大量維修等待時間,承諾寫入合同,決不忽悠.

工作原理

柱塞泵安裝于油箱內浸泡在液壓油里達到科學散熱靜音的設計目的，柱塞泵在電機驅動下，輸出液壓油，推動扣壓油缸內的柱塞運動，致使模座徑向收縮，實現模具對膠管接頭外套的擠壓。當收縮量達到千分尺預定值時，擠壓自動停止，電磁換向閥換向后，油缸內的柱塞反向運動，模具隨之張開，扣壓膠管完成。

壓管試?yán)x使用模具參照所扣壓的塑膠管，如扣壓后不滿意，微調千分尺后扣壓下一根膠管。扣壓膠管接頭時：扣壓尺寸過多，膠管內膠層被壓斷，造成漏油；扣壓尺寸太少，造成漏油和被油壓沖脫接頭。務必掌握合理扣壓度，以接頭芯子內孔收縮度為準。

安裝調試

搬運：壓管機適宜采用叉車搬運，并以壓管機底部受力，壓管機嚴禁倒置。特別添加抬手，方便沒有叉車的用戶隨意搬置。嚴禁搬抬壓管機頭及電機、電器箱部位。

安裝：壓管機需水平放置在穩固的地基上，并作接地處理。
注油：打開油箱蓋，油箱中加入46液壓油到油位表2/3位置。

接電：將電源線接在壓管機規定的電源上，啟動電機觀察轉向，電機轉向應與電機所標方向一致。如果電機轉向和所標方向不一致，請調換其中兩根火線位置。

千分尺：用于調節扣壓膠管收縮量的大小，逆時針半周多壓進1mm，順時針半周少壓進1mm。

壓力調整：壓管機系統大壓力為31.5Mpa，靠溢流閥調整，順時針調整壓力增大，逆時針調整壓力減?。ǔ鰪S時已調好，需要時可以自行調整）。模具張開速度調整：模具張開速度的快慢，由分流閥控制，順時針調整，張開速度加快，逆時針調整，張開速度減慢，但張開速度過快會使噪音增大，佳值不大于10Mpa（出廠時已調好，需要時可以自行調整）。

扣壓操作

1. 壓管機初次使用時應空載扣壓20~30次，觀察各部位均正常后方可使用。
2. 壓管機在冬季使用時應空載扣壓20~30次，以使油溫增高一些。
3. 按下張開按鈕，模座張開后，根據所扣壓膠管規格選用相應的模具安裝在模座上，并調整千分尺刻度。
4. 把套好接頭的膠管置于壓管機頭內適當位置，使得一次扣壓全部長度。
5. 按下扣壓按鈕執行扣壓操作，直至壓管機頭停止扣壓自動張開模具為止。

售后服務

    1、負責所供設備的指導安裝調試。
    2、提供需方設備維護人員培訓。
    3、對所售設備提供一年保修（易損易耗件除外）、長期維修。
    4、為用戶建立計算機管理檔案，定期回訪。
    5、設立顧客滿意電話，隨時接受用戶咨詢。
    6、分布在各地的售后服務人員將即時解決用戶使用中產生的問題。
